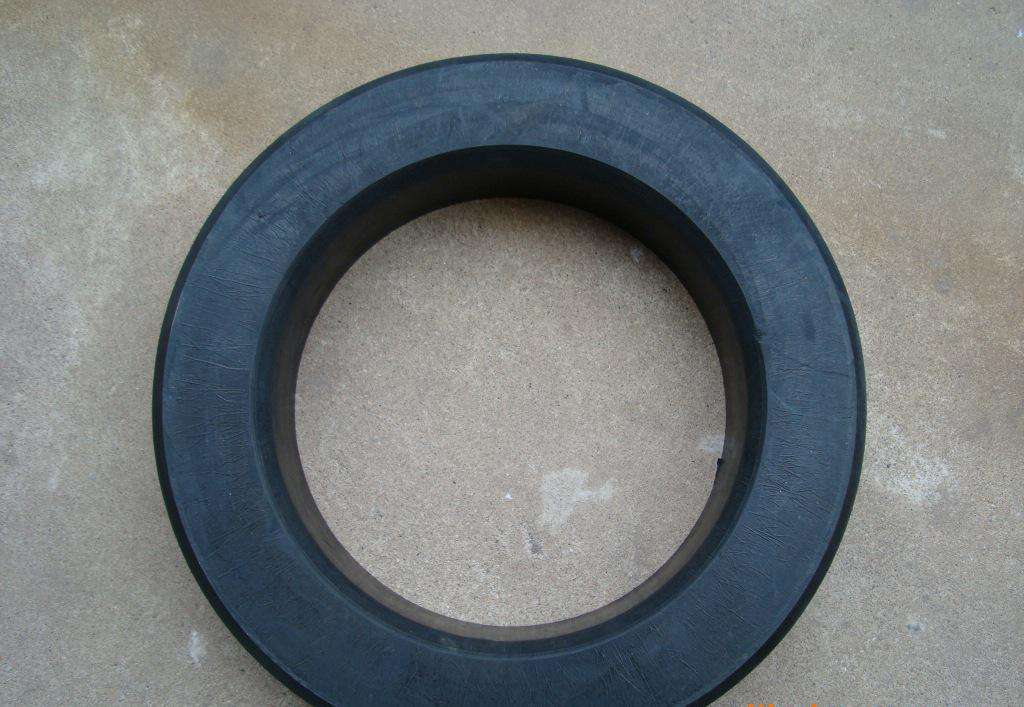

橡胶减震垫的这种卷曲的长链分子结构及分子间存在的较弱的次级力;使得橡胶材料呈现出独特的黏弹性能，因而具有良好的减震、隔音和缓冲性能。

　　橡胶部件广泛用于隔离震动和吸收冲击，就是因为其具有滞后、阻尼及能进行可逆大变形的特点 。

　　橡胶的滞后和内摩擦特性通常用损耗因子表示，损耗因子越大，橡胶的阻尼和生热越显著，减震效果越明显。

　　橡胶材料损耗因子的大小不仅与橡胶本身的结构有关，而且与温度和频率有关。

　　橡胶减震垫在常温下，天然橡胶(NR)和顺丁橡胶(BR)的损耗因子较小，丁苯橡胶(SBR)、氯丁橡胶(CR)、乙丙橡胶(EPR)、聚氨酯橡胶(PU)和硅橡胶的损耗因子居中，丁基橡胶(HR)和丁腈橡胶(NBR)的损耗因子最大。

　　用作减震目的的橡胶材料一般分5种，即NR，SBR，BR为普通橡胶材料;NBR用于耐油硫化胶;CR 用于耐天候硫化胶;IIR 用于高阻尼硫化胶;EPR 用于耐热硫化胶。

　　NR 虽然损耗因子较小，但其综合性能最好，具有优异的弹性，耐疲劳性好，生热低，蠕变小，与金属件黏合性能好，耐寒性、电绝缘性和加工性能也好。

　　因此NR被广泛地用作减震目的，要求耐低温或耐天候性能时，可与BR或CR并用或共混改性。

　　橡胶减震垫采用NR、BR及碳原子数大于4的含有-OH基团有机酸的金属盐制成的减震器具有较好的耐久性能，在70℃×22h和40℃×148h条件下的压缩永久变形分别为17.0%和11.7%。
